DSLogic/DSCope - 开源硬件调试工具

DSCope示波器

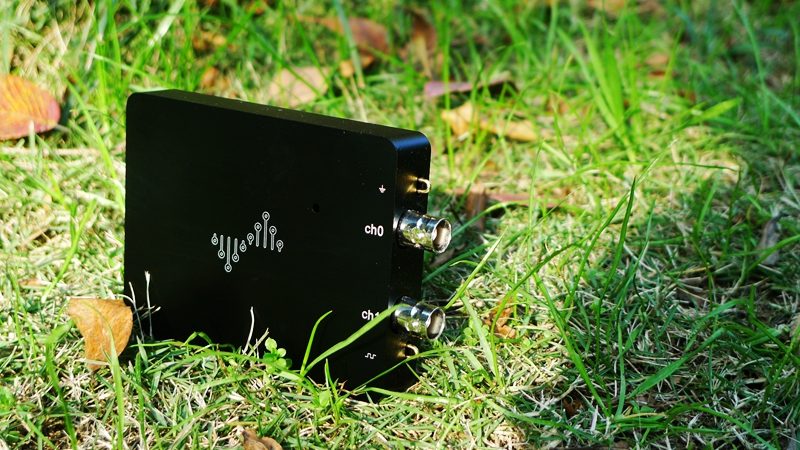

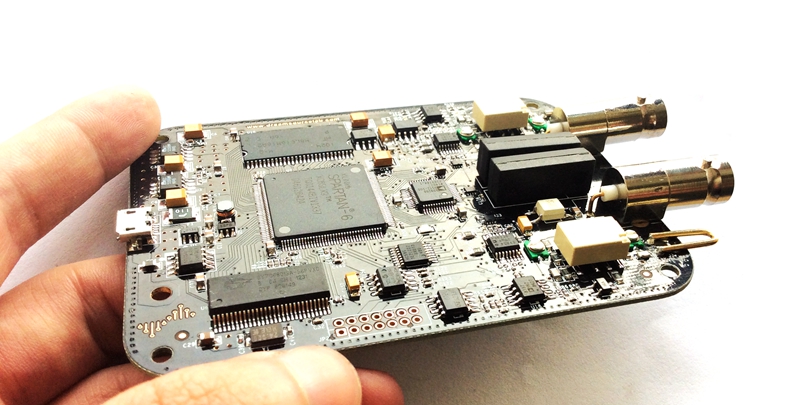

DSCope是一款USB-based的示波器。采样部分同样基于Xilinx Spartan-6 FPGA+SDRAM的架构，模拟前端采用差分信号和可变增益放大器的结构，提供50MHz的模拟带宽，以及最高200MHz单通道采样频率。

主要的技术指标如下：
模拟带宽: 50MHz
最大采样率: 200MHz @ 1 Channel / 100MHz @ 2 Channels
实时采样深度：1M
单次采样深度：32M @ 1 Channel / 16M @ 2 Channels
输入通道数: 2 Channels
垂直灵敏度: 10mV/div ~ 2V/div (x1 probe) / 100mV/div ~ 20V/div (x10 probe)
输入耦合方式: AC / DC / Ground
输入特性: 1 MΩ ∥ ~15 pF

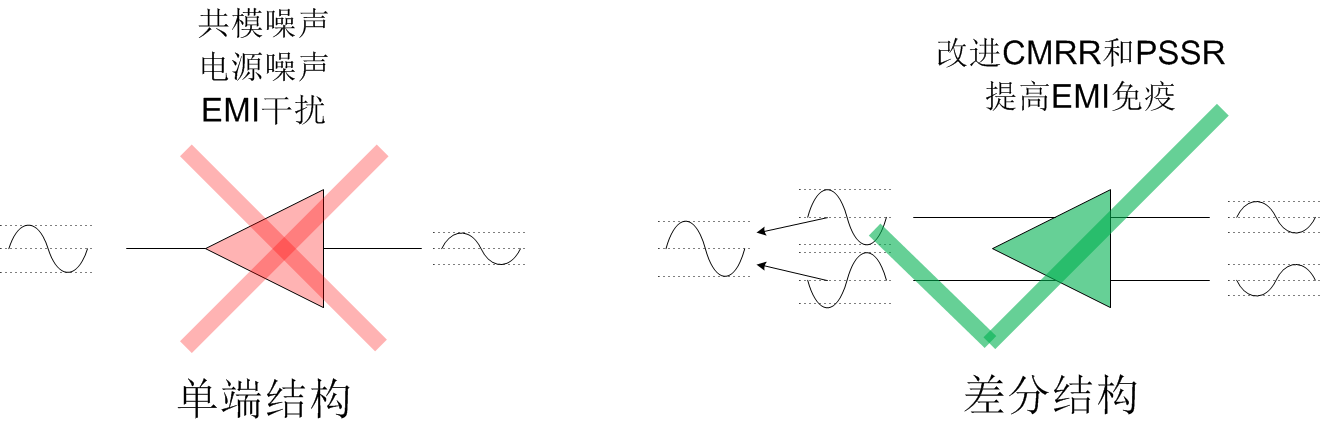

过压保护范围: ±100 V (DC+AC peak)    ●    DSCope的模拟前端电路采用全差分结构。和单端结构相比，具有突出的共模噪声和电源噪声抑制能力，同时减少EMI干扰。使得被测信号可以被更真实的还原。

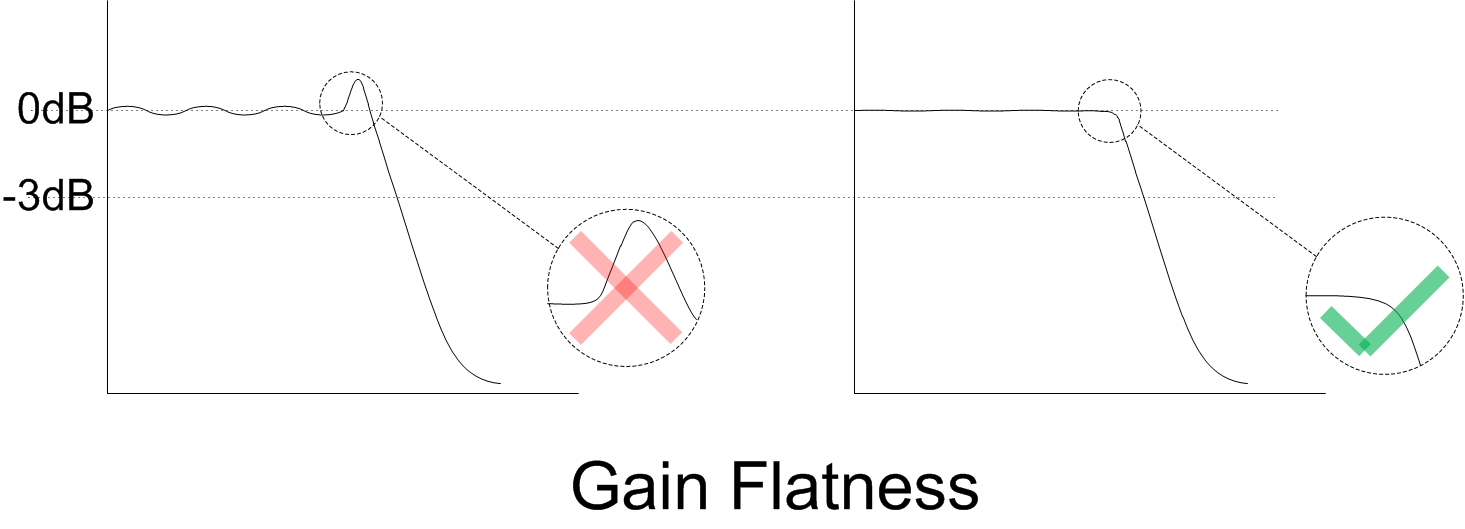

    ●    DSCope的模拟前端电路充分考虑带宽内的增益平坦性。保证带宽内对任意频率分量的增益相同。在观察数字信号时，可以更好的还原数字信号的跳变沿，更易对信号质量做出正确判断。

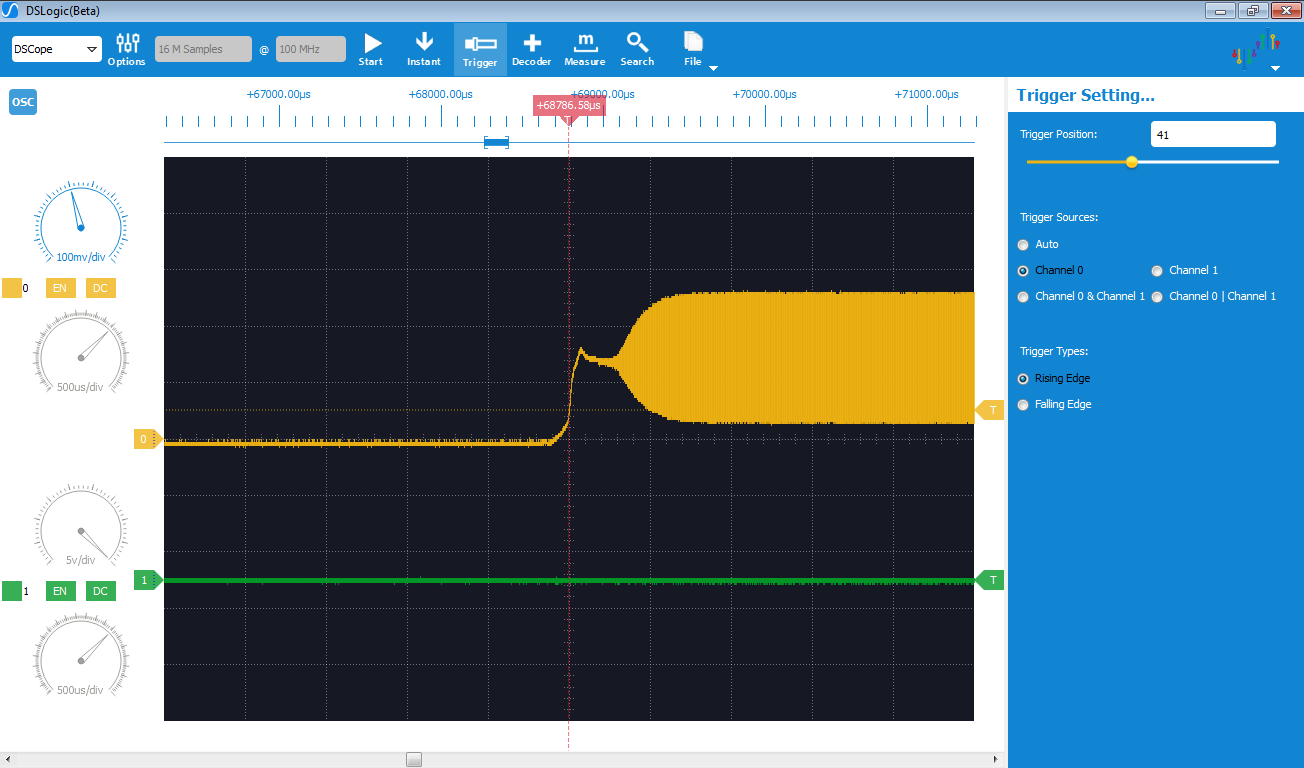

    ●    DSCope具有1M的实时采样存储深度。存储深度决定了示波器同时分析高频和低频现象的能力，包括低速信号的高频噪声和高速信号的低频调制。至于其重要性用过示波器的同学应该都很清楚。DSCope独创超长存储深度（16M/32M）的单次触发采样功能。使得同时观察采集到的波形的整体过程和特定时间点的细节成为可能。下图为DSCope采样到的无源晶振上电启振的整个过程。

DSView开源上位机软件

DSLogic/DSCope使用同一个上位机软件DSView，同样基于开源架构。感谢以下这些开源代码库的作者们：glib/libusb/libzip/boost/python/sigork。没有这些开源软件的贡献，自然不会有DSView。

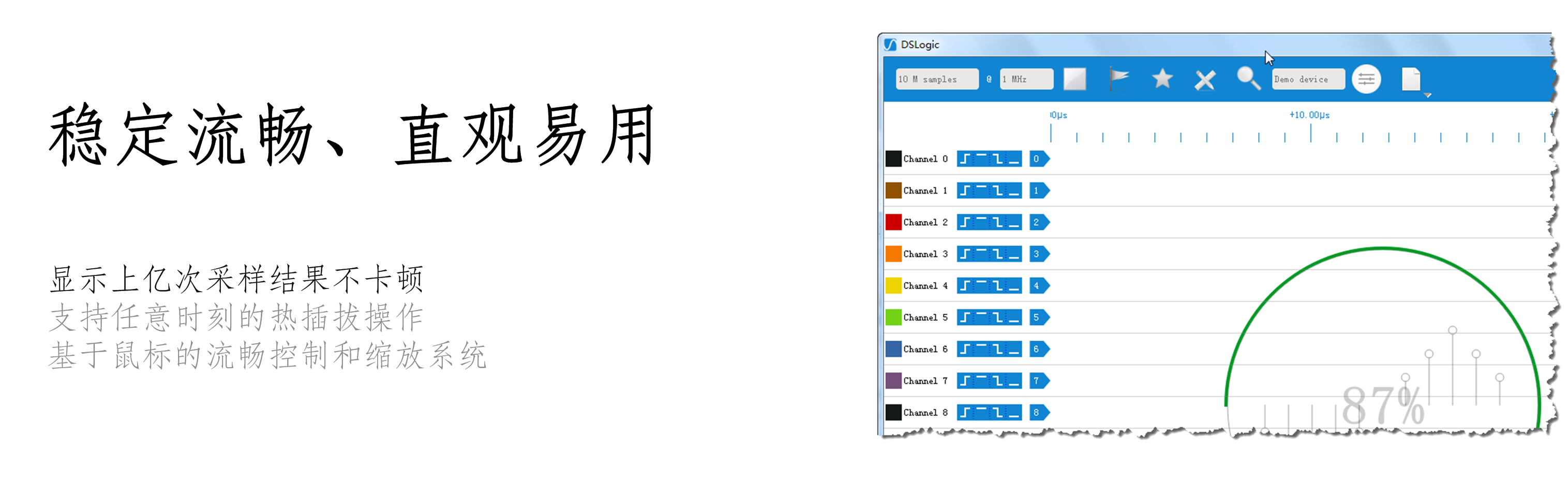

DSView 主要的改进在于用户界面操作逻辑的优化。简单来说就是易用性。我们团队成员在做工程师的时候也是同样被Agilent/Tektronix /LeCroy...等大佬的仪器界面折磨过（产品高大上，但使用起来非常不顺手）。DSView肯定不是现在最好用的逻辑分析仪/示波器的软件，但是我 们相信基于开源的产品思想（产品迭代改进的社会化协作），DSView会越来越好用。希望大家共同参与，给我们多提意见。

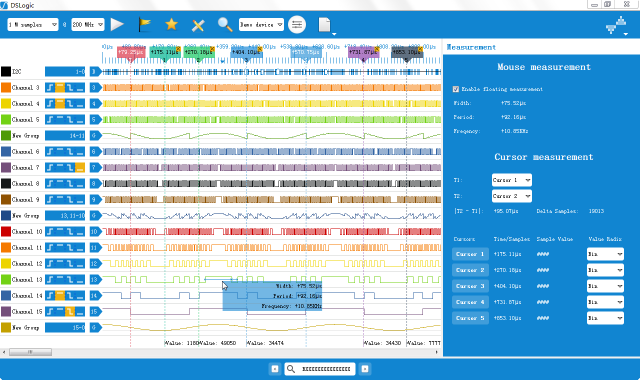

下 面这个视频展示的是DSView对于经常用到的Cursors操作的优化（创建/移动/删除/跳转/重定位等）。整个过程当中没有任何菜单操作，直以观的 点击和移动就可完成。同时，不限制Cursors的数量，需要多少就可以放多少Cursors。大家可以到我们的网站（http://www.dreamsourcelab.com）上下载当前的软件版本，在Demo状态下体验一些基本的操作。

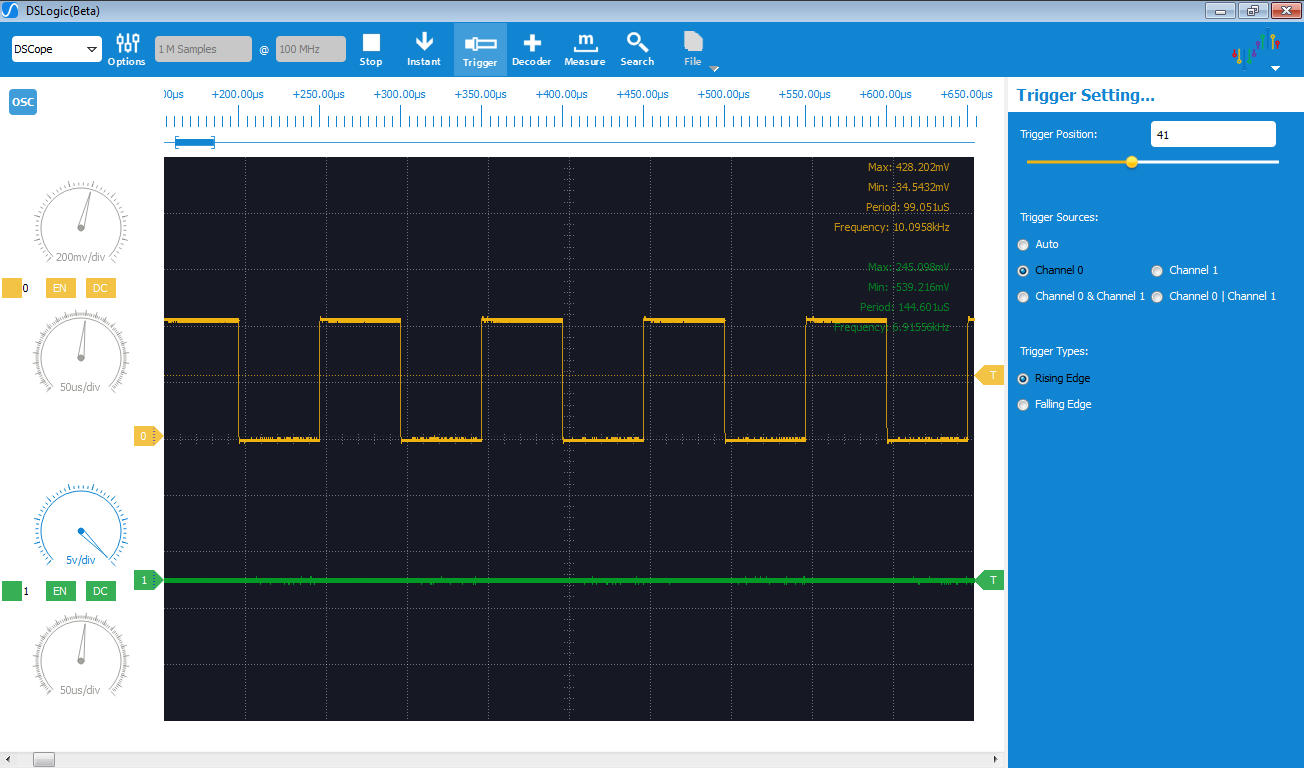

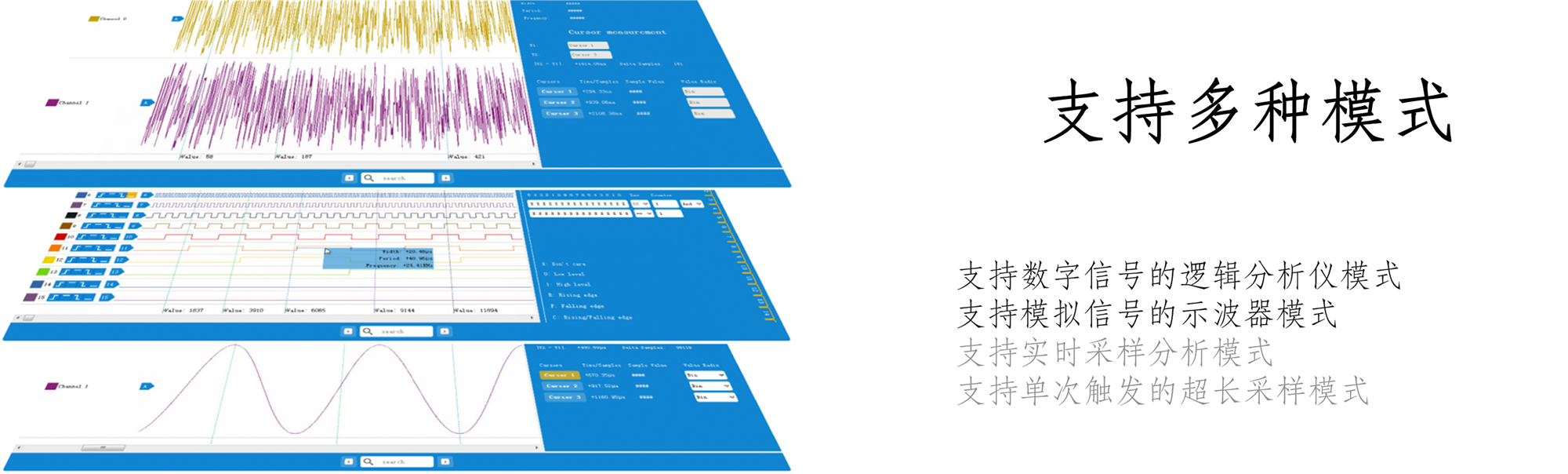

DSView 支持多种模式——逻辑分析仪/示波器/数据记录仪等。在连接上不同的硬件设备时会自动跳转到相应的操作模式。例如，当DSLogic连接到PC 后，DSView会自动激活逻辑分析仪的界面；当DSCope连接到PC后，DSView会自动切换到示波器的操作界面。

DSView 同时支持多台设备之间的热切换。在一台PC上可以同时连接多台DSLogic设备，或者DSCope设备，或者DSLogic+DSCope设备（取决于 PC上有几个USB接口）。DSView可以同时管理这些设备，只需要点击鼠标就可以随意切换到连接上的任何设备。这使得可以简单的利用多台 DSLogic和DSCope设备来扩展所需的通道数。

关于开源

开源思想在软件领域取得了巨大的成功，但硬件方面却鲜有成功的案例。不过最近情况有所好转，Arduino的成功预示着硬件领域也在掀起一场开源的浪潮。我们坚持开源的理念，主要有三个原因：

    ●    透明和可信赖——测试测量类产品最重要的就是产品本身的可靠性。结果的准确度和精度，很大程度上影响着工程师的时间效率。对于没有品牌背书的新进产品， 我们希望通过开源的方式让用户更好、更方便、更深入的了解我们的产品。相信好的产品经得起放大镜下的观察。

    ●    知识分享——知识是一个很有趣的东西。当我们分享食物的时候，意味着我们要少吃一些；但是当我们分享知识的时候，我们不会失去任何东西，而是得到更多。 当你把你的知识分享出去的时候，你的知识不会变少，而是变多了。受众的反馈和讨论同样可以给你灵感，从而迸发出新的火花。另外，非常重要的一点就是知识共 享可以避免重复造轮子的资源浪费。

    ●    产品迭代改进的社会化协作——Arduino的开源吸引了大量的第三方来帮助他们改进和完善产品生态，各种传感器，扩展模块以及新奇应用的出现，都在增加Arduino的价值和吸引力。我们理解这个过程就像滚雪球。

想把雪球滚大，需要4个条件：

    ●    厚厚的雪——雪的多少代表了参与者的数量。开源使得任何用户或者第三方都可以参与到产品的设计和改进中来，成为雪球的一部分。

    ●    结实的球心——滚过雪球的都知道，如果开始的时候球心不够结实，雪球滚不了多远就会散。初始产品的好坏就代表着这个球心够不够结实。这也是我们认为很多 从零开始就在论坛讨论的开源项目最后不了了之的原因，因为很难通过松散的社会化协作捏出一个结实的球心。而必须首先做出一个优秀的产品，然后再通过开源来 不断壮大和改进。Arduino对编程平台和语言的简化就是他结实的球心，我们也希望DSLogic和DSCope是一个够结实的球心。

    ●    长长的坡道——对Arduino来说，他的坡道就是应用领域的不断扩大，创客运动、物联网、智能家居都在构建这个坡道。对于测试测量仪器来说，产品的功 能和性能本身就是一个长长的坡道。没有最好，只有更好。我们可以在功能和性能的坡道上一直滚下去，不断的完善产品。

    ●    滚雪球的人——有了前面三个条件，还需要有人来推动整个过程，把雪球越滚越大。这个过程当中，需要时刻纠正雪球滚动的轨迹，避让前方可能出现的坑洼和障碍物，而且可能还需要时不时的夯实一下新滚上来的雪。

当然梦想是美好的，但现实也够骨感。在知识产权保护还不够完善，而且有着山寨之都美誉的中国，可能遇到的坑洼和障碍物会更多。但是梦想还是要有的，万一实现了呢。

关于定价

DSLogic逻辑分析仪套件——￥299
DSCope示波器套件——￥499
这 是我们预计产品众筹结束后的正常售价。这个价格还不到我们产品国外售价的1/2，而这次国内众筹的限量优惠价不到国外售价的1/3。对于有过电子产品设计 制造经验的同学（CNC一体成型外壳+BOM成本+PCB+焊接+组装测试+良品率+运费），应该知道某些限量优惠价可能会超过生产成本，当然这还没包括 前期研发成本和我们的时间投入。这样的定价当然不是因为有钱，所以任性了。主要有下面几个考虑：

    ●    设立DreamSourceLab的初衷之一就是为了降低硬件设计的门槛，普及电子测试测量仪器，让想要学习或者已经进入硬件设计领域的同学们不用负担 高昂的设备成本。所以我们不希望根据类似产品的市场售价来确定我们产品的价格。而更多的参考产品的生产成本来决定。

    ●    这是一次开源硬件的模式在中国的尝试，我们也希望我们以后的产品都可以通过开源的方式进行设计，生产和改进，从而获得用户对产品更好的认知、肯定和信任。但开源的同时也不得不考虑山寨的问题，所以我们主动把利润砍掉，山寨也许就不用惦记我们了。

    ●    DSLogic和DSCope是全球销售的。中国是我们的根据地和大本营。在中国盈不盈利是次要的，大家对产品的肯定和改进意见对我们来说更重要。
